Produkta ievads

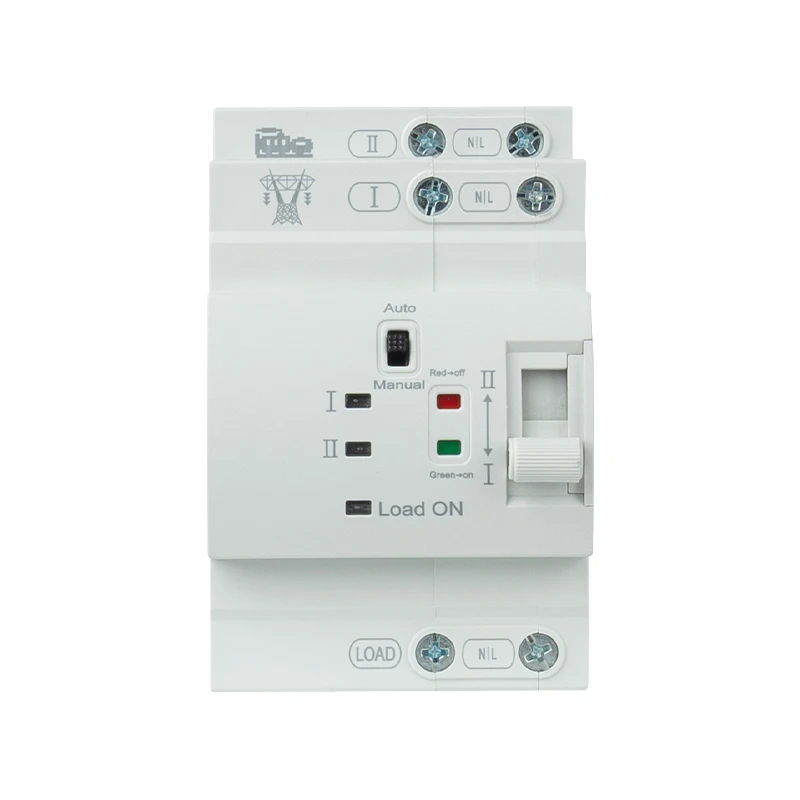

KNQ2-80AE sērijas mājsaimniecības automātiskās pārsūtīšanas slēdzis ir KINEE jaunākais 2P 220 V dubultās jaudas automātiskās pārsūtīšanas slēdzis un miniatūrs mājsaimniecības jaudas pārsūtīšanas slēdzis. Šim datora-pakāpju retās pārsūtīšanas slēdzim ir divpakāpju struktūra, un tas ir piemērots 50/60 Hz maiņstrāvas sadales sistēmām ar nominālo strāvu 10–80 A.
Kā uzticams 2P 220V dubultā jaudas automātiskās pārsūtīšanas slēdzis to galvenokārt izmanto, lai noteiktu, vai lietotāja barošanas avots ir normāls.
Kad viens barošanas bloks nedarbojas, tas nekavējoties pārslēdzas uz otru. Šis 2P 220V dubultā jaudas automātiskās pārsūtīšanas slēdzis izmanto gan mehāniskus, gan elektriskus bloķētājus, lai novērstu abu barošanas avotu vienlaicīgu darbību, tādējādi nodrošinot strāvas padeves nepārtrauktību, uzticamību un drošību.
Veiktspēja un funkcijas
- Ātrs pārslēgšanās ātrums, ko virza uzbudināts elektromagnēts. Noklusējuma vadības spriegums: AC220V (AC110V pēc izvēles).
- Normāla, avārijas un slodzes barošanas avota statusa vizuālie indikatori.
- Automātiskais paš-izmešanas un paš-atkopšanas režīms: parastajam barošanas avotam ir prioritāte, ja ir pieejami abi avoti.
- Moduļu dizains ar vienādu{0}}puses vadu ērtai uzstādīšanai. Kopējais svars Mazāks vai vienāds ar 0,5 kg, kompakts izmērs, vienkārša apkope.
- Iebūvēta-loka dzēšanas sistēma: loki tiek sadalīti, pagarināti, atdzesēti un dzēsti loka teknēs. Ugunsdrošs korpuss un PCB pārklāts ar konformālu pārklājumu skarbām vidēm.
- Iebūvēta-elektrības paraugu ņemšanas līnija (nav nepieciešams atsevišķs vadības strāvas vads); automātiskā pārsūtīšana darbojas tikai ar galveno ķēdi.
Galvenie tehniskie parametri
|
Parametrs |
Vērtība |
|||||||||
|
Lietas pakāpe |
80 |
|||||||||
|
Nominālā darba strāva Ie (A) |
6A |
10A |
16A |
20A |
25A |
32A |
40A |
50A |
63A |
80A |
|
Nominālais izolācijas spriegums Ui |
690V |
|||||||||
|
Nominālais impulsu izturības spriegums Uimp |
8kV |
|||||||||
|
Nominālais darba spriegums Ue |
AC220/AC110V |
|||||||||
|
Nominālā frekvence |
50/60 Hz |
|||||||||
|
Klase |
Datora klase: var ieslēgt un ielādēt, neradot{0}}īssavienojuma strāvu |
|||||||||
|
Pola numurs |
2P, 3P, 4P |
|||||||||
|
Nominālā īsslēguma-strāva Iq |
50kA |
|||||||||
|
Īssavienojuma aizsardzības ierīce (drošinātājs) |
RT16-00-63A |
|||||||||
|
Vadības ķēde |
Nominālais vadības spriegums Us: AC220V, 50Hz; Normāli darba apstākļi: 85%Us ~ 110%Us |
|||||||||
|
Papildu ķēde |
AC220V/110V 50Hz Ie=5A |
|||||||||
|
Kontaktoru maiņa-laika gaitā |
<50ms |
|||||||||
|
Darbības izmaiņas-laika gaitā |
<50ms |
|||||||||
|
Atgriešanas izmaiņas-laika gaitā |
<50ms |
|||||||||
|
Izslēgšanas laiks |
<50ms |
|||||||||
|
Mainiet-darbības laiku |
<50ms |
|||||||||
|
Mehāniskais mūžs |
Lielāks vai vienāds ar 5000 reizēm |
|||||||||
|
Elektriskais mūžs |
Lielāks vai vienāds ar 1500 reizēm |
|||||||||
|
Lietošanas kategorija |
AC-31B |
|||||||||
Darba apstākļi
|
Vienums |
Parametrs / prasība |
|
Darbības vides temperatūra |
-5 grādi ~ +40 grādi , vidējā temperatūra 24h laikā < +35 grādi |
|
Uzglabāšanas vides temperatūra |
-25 grādi ~ +55 grādi, var sasniegt +70 grādu uz īsu brīdi (24 stundu laikā) |
|
Uzstādīšanas augstums |
< 2000m |
|
Relatīvais mitrums |
Mazāks vai vienāds ar 50% pie +40 grādi apkārtējās vides temperatūrā; augstāks RH pieļaujams zemākā temperatūrā (piem., 90% mēneša vidējais maksimālais RH, ja mitrākā mēneša vidējā minimālā temperatūra ir +20 grādi). Nepieciešami pret-kondensācijas pasākumi. |
|
Piesārņojuma līmenis |
3. līmenis |
